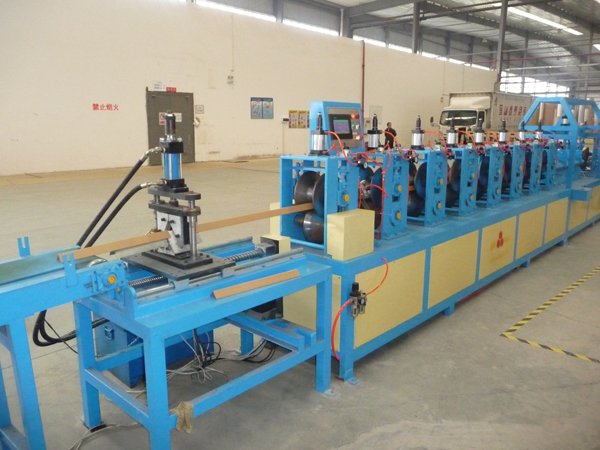

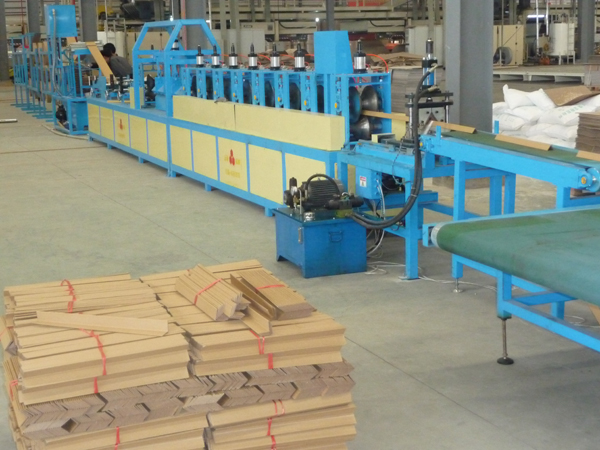

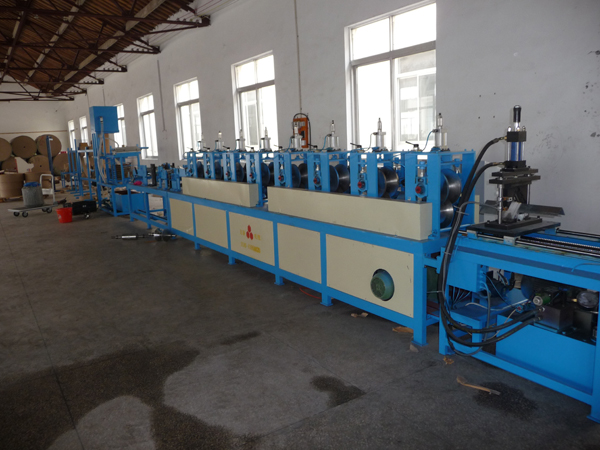

ZJD-100A型紙護角護角機是一臺性價比極高的紙護角生產設備，并且具備PLC控制器，氣動調壓裝置，能精確調整成型輪的壓合位置及壓合力度，組合式膠水架能夠適應不同客戶的需求（單/雙面過膠均可），精準切割等特點。
可選擇紙護角印字裝置，通過氣缸自動轉換模具，可以生產L型，U型及平板護角，達到一機實現多種功能的目的。
紙護角護角機技術參數
| 型號 |
ZJD-100A |
| L(V)型護角規格尺寸 |
25-100（等邊或不等邊） |
| 紙張最多層數 |
13層 |
| 適用芯紙范圍 |
320-600gsm沙管紙或瓦楞紙 |
| 適用面紙范圍 |
120-250gsm牛皮紙 |
| 紙護角產出截面 |
∧或V、L形狀 |
| 紙輥內直徑 |
常用3〞(76mm)或可根據客戶要求定制 |
| 生產速度 |
0-35m/min |
| 控制系統 |
PLC和伺服電機+觸摸屏幕（HMI） |
| 上紙架 |
轉彎式上紙架或普通直線式 |
| 膠水架 |
單/雙面過膠架 |
| 上膠方式 |
通過隔膜泵自動定量上膠 |
| 速度控制 |
調速控制 |
| 壓力軸類型 |
氣動調壓，壓力調節范圍0.1-0.6MPA |
| 最小切割長度 |
100mm |
| 切割方法 |
液壓切割、伺服跟蹤切斷或飛剪系統 |
| 切刀數量 |
1把 |
| 切割精度 |
±1mm |
| 電機總功率 |
10KW |
| 總重量 |
5噸 |
| 尺寸 |
23×0.8×1.6 |
| 操作人員 |
2-3人 |
| 護角印字裝置 |
可選 |
紙護角護角機特點：
本設備對紙張克重、規格、等級要求范圍廣泛
多種上膠方式組合，可控式加熱系統，上膠均勻，包邊平整。
采用八組氣缸壓力控制同步壓輪，確保轉速均勻，壓力均等，有效的避免了面紙褶皺、破損等現象 。
生產規格可任意設置，變換規格方便快捷
進口伺服系統，國際先進的飛剪技術，可實現高速高效裁切
人機界面操作簡單方便，整機只需1-2人
自動報警系統，提示故障部位，確保安全操作。
設有當班數和累計數，無需人工計數。
無需更模具，只需要改動裝置即可生產其他型號產品。
氣動隔膜膠水泵自動上膠，無需看管。
紙護角護角機備注： 1.標準機型的紙護角產出截面是∧形狀
2.護角65X65MM以下面紙可全包，如有特殊要求需要另行商議
3.標配普通直線上紙架一套，含13層紙
4.如果客戶要求可選擇自動氣動式直線上紙架或天車自動上紙架。
